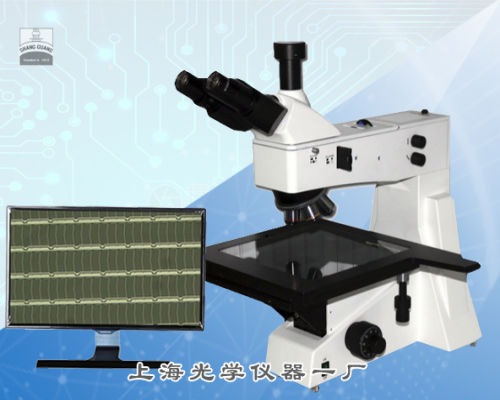

7XB-PC檢測金相顯微鏡

一、產品用途

??7XB-PC大平臺檢測顯微鏡是專為IT行業大面積集成電路，晶片的質量檢測而設計開發制造的，主體為正置式，三目鏡筒，比傳統的顯微鏡更適合于觀察。適用于電子、機械、化工、科研、院校等部門，以及金相技術檢驗、失效分析等。

二、產品特點

? EW10X/Φ22mm大視野目鏡，無限遠系統平場金相物鏡

? 超大型載物臺，樣品可以大范圍的快慢速移動，擴大檢測領域的使用范圍

? 可供IT行業大面積集成電路、晶片的觀察和檢測，鏡體機構舒適穩重、操作方式輕松快捷。

? 快速手推功能，可實現大距離快速到位。

? 粗微調低位前置操作，適合長時間輕松工作不疲勞。

三、技術規格

1. 光學系統：無限遠光學系統

2. 觀察頭：鉸鏈式三目頭，30°傾斜

3. 超大視野目鏡：EW10X/22

4. 無限遠平場消色差物鏡

5. 物鏡轉換器：四孔轉換器

6. 調焦機構：同軸粗微調焦機構，行程 24mm

7. 載物臺：載物臺面積 300×270mm，移動范圍 250×250mm

8. 照明：6V20W 鹵素燈,亮度連續可調

9. 濾色鏡：藍色、黃色、綠色、磨砂玻璃片

10. 適配鏡：直徑：59mm,放大倍率：0.5倍  ，內調焦距：0～3mm  調焦后可鎖緊

11. 顯微鏡工業相機：圖像傳感器:  1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、配置清單

1. 金相顯微鏡/1臺

2. 大視野目鏡10X/1對

3. 物鏡4X、10X、20X、40X/各1只

5. 0.5倍適配鏡/1只

6. YH-3001顯微鏡工業相機/1套

7. 校準尺0.01mm/1片

8. 產品合格證、保修卡及說明書/1份
