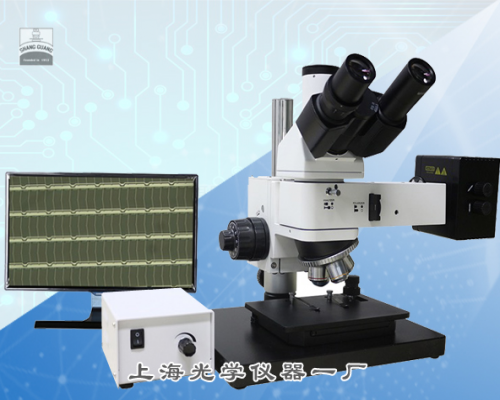

SG-300MC正置明場金相顯微鏡

一、產品用途

SG-300MC工業金相顯微鏡是針對半導體工業、硅片制造業、電子信息產業、冶金工業需求而開發的。作為高級金相顯微鏡用戶在使用時能夠體驗其超強性能，可廣泛應用于半導體、FPD、電路封裝、電路基板、材料、鑄件/金屬/陶瓷部件、精密模具的檢測，可觀察較厚的標本。穩定、高品質的光學系統使成像更清晰，襯度更好。符合人機工程學要求的設計，使您在工作中感到舒適和放松。

二、性能特點

? UIS無限遠光學系統。

? 采用長壽命鹵素燈光源的，光效率更高。

? 采用非球面Kohler照明，增加觀察亮度。

? WF10×/Φ22mm大視野目鏡、長工作距離平場金相物鏡。

? 采用明場、偏光觀察。

三、技術規格

1. 光學系統：無限遠校正光學系統

2. 目鏡筒：三目30 ?傾斜,瞳距調節范圍 53-75mm.

3. 大視野目鏡： WF10X/Φ22mm

4. 無限遠平場明暗場物鏡

5. 轉換器： 五孔(內向式滾珠內定位)

6. 調焦機構： 粗微動同軸調焦,帶粗動手輪松緊度調整裝置,微動格值:2μm

7. 工作臺： 機械式，外形尺寸:185mmx140mm，移動范圍（X，Y）：35mmx30mm

8. 落射照明系統：6V30W鹵素燈，亮度可調；內置視場光欄、孔徑光欄、(黃、藍、綠、磨砂玻璃)濾色片轉換裝置;

9. 偏光裝置：推拉式檢偏器與起偏器

10. 適配鏡：直徑：59mm,放大倍率：0.5倍 ，內調焦距：0～3mm  調焦后可鎖緊

11. 顯微鏡工業相機：圖像傳感器1/2" 彩色300萬CMOS；像素點尺寸：3.2μmx3.2μm；分辨率：2048 x 1536；幀率：8fps全分辨率；靈敏度：1V/lux- sec(550nm)；自動曝光控制: 57μs-350ms；信噪比: 43dB；掃描方式:逐行掃描；快門:電子快門；數據接口:USB2.0, 480Mb/s；白平衡:一鍵白平衡。

12. 軟件功能：圖像顯示、圖像拍攝、錄像和圖象處理功能，可以對所攝圖像進行文字編輯，比例尺顯示；超景深擴展；長度，角度，弧長測量；點，線，平行線，垂直測量；園、橢圓測量；矩形，不規則形狀的周長、面積、重心位置等幾何參數測量。

四、標準清單

1. 正置金相顯微鏡/1臺

2. 觀察目鏡筒/1只

3. 平場目鏡WF10X/1對

4. 長工作距離明暗場金相物鏡5X、10X、20X、50X/各1只

5. 濾色片/1組

6. 鹵素燈泡6V30W/1只

7. 專用適配鏡0.5倍/1只

8. YH-3001顯微鏡工業相機/1套

9. 校準尺0.01mm/1片

10. 產品合格證、保修卡及說明書/1份
